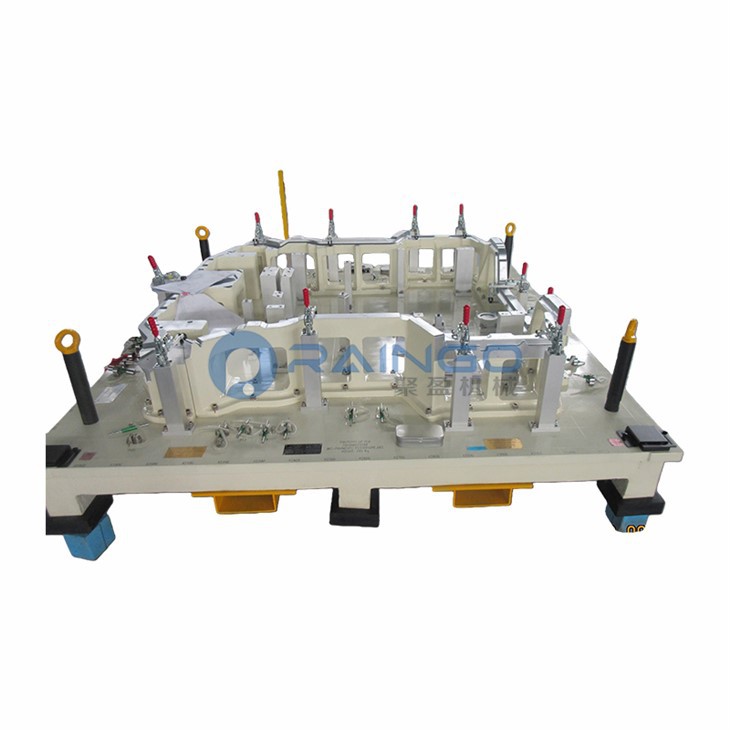

Padlópanel-ellenőrző berendezés – Nagy{0}}precíziós gépjármű-ellenőrzési megoldás

Alkalmazás

Padlópanel-ellenőrző berendezésünket az autóipari padlólemez-alkatrészek méretellenőrzésére és minőség-ellenőrzésére tervezték, beleértve a furatokat és az általános kontúrpontosságot. Ez az ellenőrző berendezés alkalmas bélyegzett alkatrészekhez, hegesztett részegységekhez és teljesen összeszerelt padlópanel-szerkezetekhez online és offline gyártási környezetben egyaránt.

Anyag kiválasztása

Keretrendszer:

Kiváló-minőségű szénacél (S45C) a szerkezeti merevség és a hosszú távú -stabilitás érdekében.

Modulok ellenőrzése:

Alumíniumötvözet (6061-T6) a könnyű, de tartós ellenőrző elemekhez.

Helymeghatározó elemek:

Szerszámacél (SKD11), hőkezelt{1}}a fokozott kopásállóság érdekében.

Kapcsolattartási pontok:

Műszaki műanyag (POM) az érzékeny felületek karcolásának vagy károsodásának megakadályozására.

Gyártási folyamat

Stresszoldó kezelés:

Hegesztés utáni izzítás a belső feszültségek kiküszöbölésére és a méretstabilitás biztosítására.

Precíziós megmunkálás:

Az 5 tengelyes CNC megmunkálás garantálja az összes ellenőrző felület és helymeghatározás nagy pontosságát.

Felületkezelés:

Alumínium alkatrészek kemény eloxálása, acél alkatrészek galvanizálása a korrózió- és kopásállóság javítása érdekében.

Pontosság ellenőrzése:

Teljes CMM-ellenőrzés, hogy megbizonyosodjon arról, hogy az ellenőrző berendezés megfelel a tűréskövetelményeknek (±0,05 mm).

Jellemzők

NapPadlópanel& Nyitási ellenőrzés:

Dedikált modulok a padlópanel és a padlópanel nyitás pontos ellenőrzéséhez.

Moduláris és adaptálható kialakítás:

Lehetővé teszi a különböző járműmodellek gyors beállítását.

Ergonomikus működés:

A felhasználóbarát{0}}kialakítás csökkenti az ellenőrzési időt és javítja a hatékonyságot.

Adatok-Kész konfiguráció:

Támogatja a digitális érzékelőket és az SPC adatkimenetet a minőség nyomon követéséhez és elemzéséhez.

Használat és karbantartás

Rendszeresen tisztítsa meg az ellenőrző felületeket vízmentes etanollal.
A mozgó alkatrészeket havonta kenje meg a zavartalan működés érdekében.
Végezze el a pontosság újrakalibrálását hathavonta a CMM-ellenőrzéssel.
Tárolja az ellenőrző készüléket száraz,{0}}hőmérséklet-ellenőrzött környezetben.

GYIK

1. kérdés: Milyen típusú hibákat észlelhet a padlópanel ellenőrző berendezése?

V1: Padlópanel-ellenőrző berendezésünk képes azonosítani a hézagokat, az öblítési eltéréseket, a rosszul igazított lyukakat, a kontúrpontatlanságokat és a padlópanel-illesztési problémákat, biztosítva a tervezési előírásoknak való teljes megfelelést.

2. kérdés: Az ellenőrző berendezés testreszabható a különböző járműmodellekhez?

A2: Igen. Teljesen testreszabható ellenőrző berendezési megoldásokat kínálunk, amelyek a 3D adatokra és a GD&T követelményekre vannak szabva, biztosítva a kompatibilitást a különböző padlópanel-kialakításokkal és járműtípusokkal.

3. kérdés: Milyen gyakran kell az ellenőrző berendezést újrakalibrálni?

A3: Javasoljuk a teljes pontosságú újrakalibrálást hathavonta az ellenőrző egység optimális teljesítményének megőrzése érdekében. A rendszeres kenés és tisztítás is meghosszabbítja az élettartamát.
